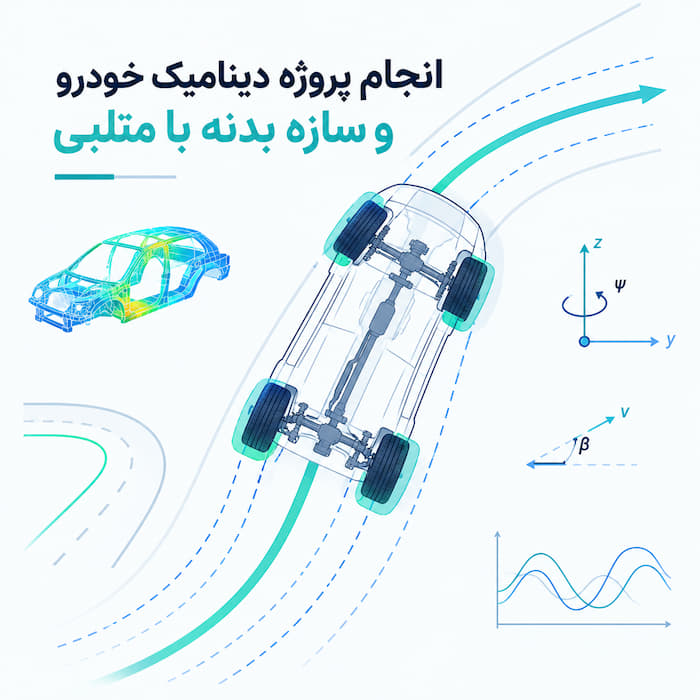

انجام پروژه دینامیک خودرو و سازه بدنه با متلب

اصل مدل دوچرخه (Bicycle Model) در دینامیک جانبی

برای تحلیل رفتار خودرو در پیچ، چهار چرخ معمولاً به یک مدل ساده‌شدهٔ دو چرخ (یک چرخ جلو، یک چرخ عقب) تقلیل داده می‌شود — مدلی که با وجود سادگی، رفتار اصلی پایداری (Understeer/Oversteer) را به‌خوبی پیش‌بینی می‌کند. این مدل ورودی فرمان راننده را می‌گیرد و نرخ چرخش (Yaw Rate) و زاویهٔ لغزش خودرو را خروجی می‌دهد.

مدل تایر و برهم‌کنش با جاده

نیرویی که تایر برای تغییر مسیر خودرو تولید می‌کند، تابعی غیرخطی از زاویهٔ لغزش تایر (Slip Angle) است — نه یک رابطهٔ خطی ساده. رایج‌ترین مدل تجربی برای این رابطه، فرمول جادویی Pacejka (Magic Formula) است که با چند ضریب تجربی، منحنی نیرو-لغزش واقعی تایر را برازش می‌کند. بدون این مدل، پیش‌بینی رفتار خودرو نزدیک به حد چسبندگی تایر (مثلاً در ترمزگیری اضطراری) دقیق نخواهد بود.

Understeer و Oversteer

اگر خودرو در پیچ نسبت به فرمان داده‌شده کمتر بچرخد، رفتار Understeer (کم‌فرمانی) دارد؛ اگر بیشتر بچرخد و عقب خودرو تمایل به سرخوردن داشته باشد، رفتار Oversteer (بیش‌فرمانی) است. این رفتار به توزیع بار بین محور جلو و عقب و سفتی سیستم تعلیق هر محور بستگی دارد و مستقیماً روی ایمنی خودرو در سرعت بالا اثر می‌گذارد.

مثال عملی: محاسبهٔ نرخ چرخش پایدار در یک پیچ

برای خودرویی با سرعت ثابت v و شعاع پیچ R، نرخ چرخش پایدار (حالت ماندگار) تقریباً برابر ψ̇ = v / R است — اما این فقط تخمین حالت ایده‌آل بدون لغزش تایر است. با وارد کردن مدل تایر غیرخطی در معادلات، نرخ چرخش واقعی در سرعت‌های بالا از این مقدار ایده‌آل فاصله می‌گیرد؛ هرچه این فاصله بیشتر باشد، خودرو به مرز پایداری (لغزش کامل) نزدیک‌تر است — دقیقاً همان چیزی که شبیه‌سازی دینامیک خودرو باید نشان دهد.

ابزارهای MATLAB برای شبیه‌سازی دینامیک خودرو

• Vehicle Dynamics Blockset — بلوک‌های آمادهٔ مدل خودرو، تایر و سیستم تعلیق در Simulink
• Simscape Multibody — مدل‌سازی فیزیکی سیستم تعلیق و اتصالات مکانیکی خودرو
• Simulink — پیاده‌سازی مدل دوچرخه و مدل‌های تایر سفارشی
• Optimization Toolbox — تنظیم پارامترهای تعلیق برای بهبود پایداری و راحتی سرنشین

اگر پروژهٔ شما به تحلیل تنش سازهٔ بدنه یا شاسی نیاز دارد، تیم ما این کار را با FEA انجام می‌دهد؛ اگر به پاسخ ارتعاشی یک زیرسیستم خاص (مثل تعلیق) نیاز دارید، صفحهٔ دینامیک و ارتعاشات را ببینید.
