توضیحات
شبیهسازی و کنترل بازیاب دینامیکی ولتاژ (DVR) با خازن لینک DC تنظیمشونده آنلاین در ریزشبکه جهت جبران افت ولتاژ و کاهش هارمونیکها
عنوان اصلی مقاله:
Control and Operation of Dynamic Voltage Restorer With Online Regulated DC-Link Capacitor in Microgrid System
شبیه سازی در محیط ام فایل و سیمولینک متلب 2020 انجام شده (با متلب 2024 نیز اجرا و تست شده)
دارای گزارش مختصر 6 صفحه ای ورد می باشد.
ترجمه تخصصی چکیده
این مقاله یک ساختار جدید برای بازیاب دینامیکی ولتاژ (DVR) مبتنی بر تکنیک حذف نویز تطبیقی (ANC) ارائه میکند که قابلیت استفاده همزمان برای جبران افت و اغتشاشات ولتاژ و همچنین کاهش هارمونیکها را دارد. علاوه بر این، عملکرد DVR در یک ریزشبکه (Microgrid) طی شرایط بهرهبرداری عادی و نیز هنگام وقوع اختلالات در شبکه سراسری مورد بررسی قرار گرفته است.
یکی از اهداف اصلی این پژوهش، کاهش هزینه DVR مبتنی بر اینورتر از طریق کاهش ظرفیت خازن لینک DC و همچنین کاهش سطح نامی تجهیزات کلیدزنی است. برای دستیابی به این هدف، ولتاژ خازن لینک DC با استفاده از یک ترانسفورماتور و یکسوساز PWM در سطح ولتاژ پایینی تنظیم میشود تا ضمن فراهم کردن تنظیم مؤثر ولتاژ، جریان سینوسی از شبکه دریافت شده و از افزایش اعوجاج هارمونیکی کل (THD) جریان شبکه جلوگیری شود.
همچنین با طراحی مناسب ظرفیت خازن لینک DC، سطح ولتاژ خازن و میزان افت ولتاژ قابل جبران، تنش ولتاژی وارد بر کلیدهای قدرت در مقادیر پایینی محدود میشود. در نهایت، کارایی و پاسخ سریع DVR پیشنهادی در جبران اختلالات ولتاژ و حذف هارمونیکهای جریان از طریق شبیهسازی در محیط MATLAB/Simulink و در شرایط ماندگار و گذرا مورد تأیید قرار گرفته و عملکرد سیستم در شرایط کاری مختلف ارزیابی شده است.
توضیحات شبیه سازی DVR در ریزشبکه با خازن لینک DC تنظیمشونده آنلاین در MATLAB/Simulink
در این پروژه، سیستم بازیاب دینامیکی ولتاژ (Dynamic Voltage Restorer – DVR) در یک ریزشبکه (Microgrid) در محیط MATLAB/Simulink شبیهسازی شده است. ساختار پروژه بر اساس مقاله معتبر IEEE با عنوان «Control and Operation of Dynamic Voltage Restorer With Online Regulated DC-Link Capacitor in Microgrid System» پیادهسازی شده و عملکرد DVR در بهبود کیفیت توان، جبران افت ولتاژ و تحلیل هارمونیکها مورد بررسی قرار گرفته است.
با افزایش استفاده از منابع تولید پراکنده و انرژیهای تجدیدپذیر در ریزشبکهها، مشکلاتی مانند افت ولتاژ، نوسانات ولتاژ و اعوجاج هارمونیکی به یکی از چالشهای مهم شبکههای قدرت تبدیل شدهاند. در این پروژه از DVR به عنوان یکی از تجهیزات مؤثر کیفیت توان استفاده شده تا ولتاژ بارهای حساس در محدوده مطلوب حفظ شود.
موضوعات مورد بررسی در پروژه
- مدلسازی ریزشبکه در محیط MATLAB/Simulink
- مدلسازی Dynamic Voltage Restorer (DVR)
- طراحی سیستم کنترل DVR
- تنظیم ولتاژ لینک DC
- بررسی عملکرد DVR در شرایط بهرهبرداری عادی
- تحلیل ولتاژ بار و ولتاژ تزریقی DVR
- تحلیل جریان بار و جریان منبع
- بررسی اعوجاج هارمونیکی (THD)
- تحلیل کیفیت توان در ریزشبکه
مشخصات فنی پروژه
نرمافزار مورد استفاده:
MATLAB / Simulink
بخشهای اصلی مدل:
- شبکه قدرت
- ریزشبکه
- مزرعه بادی
- بارهای خطی و غیرخطی
- سیستم DVR
- کنترلر سهفاز DVR
- بخش تنظیم ولتاژ لینک DC
- تحلیل هارمونیکی و FFT
فایلهای موجود در پروژه
پس از خرید، فایلهای زیر در اختیار شما قرار میگیرد:
- فایل اصلی شبیهسازی Simulink
- فایلهای MATLAB مورد نیاز اجرای پروژه
- کد تحلیل FFT و محاسبه هارمونیکها
- گزارش پروژه
نتایج قابل مشاهده
با اجرای پروژه میتوان نتایج زیر را استخراج و تحلیل نمود:
- ولتاژ ریزشبکه (VMG)
- ولتاژ بار
- ولتاژ تزریقی DVR
- ولتاژ لینک DC
- جریان بار
- جریان شبکه
- طیف هارمونیکی جریانها
- درصد اعوجاج هارمونیکی کل (THD)
این پروژه امکان بازتولید و تحلیل بخشی از نتایج مقاله مرجع را فراهم میکند. مهمترین خروجیهای قابل استخراج عبارتاند از:

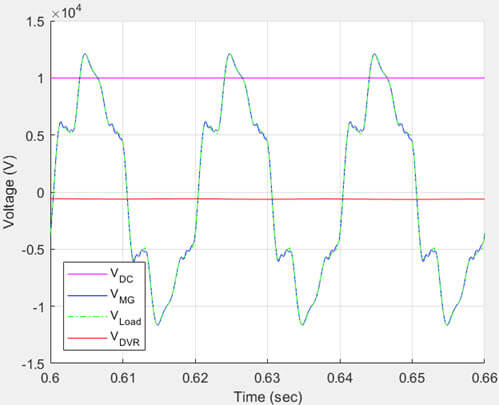

✅ شکل 10 مقاله: بررسی ولتاژ ریزشبکه (VMG)، ولتاژ تزریقی DVR، ولتاژ بار (VLoad) و ولتاژ لینک DC (Vdc)

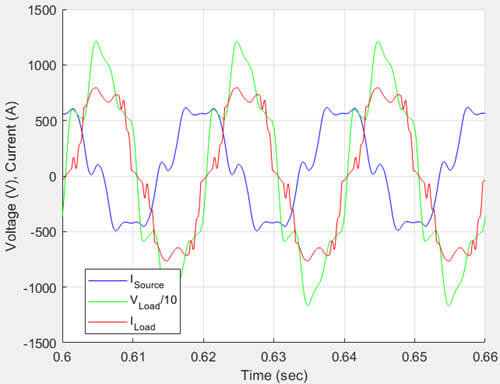

✅ شکل 11 مقاله: تحلیل همزمان ولتاژ بار، جریان بار و جریان منبع در شرایط عملکرد عادی سیستم

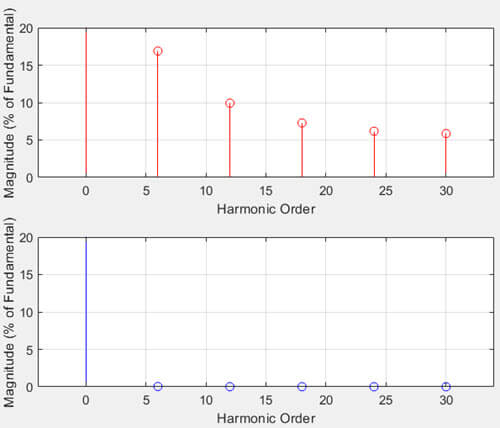

✅ شکل 12 مقاله: تحلیل هارمونیکی جریان بار و جریان منبع به همراه محاسبه FFT و ارزیابی اعوجاج هارمونیکی کل (THD)
علاوه بر این، تمامی سیگنالهای اصلی سیستم در محیط Simulink قابل اندازهگیری و تحلیل بوده و کاربر میتواند با تغییر پارامترهای سیستم، مطالعات تکمیلی مورد نیاز خود را انجام دهد.
توجه: نتایج شبیهسازی با هدف بازسازی عملکرد و رفتار ارائهشده در مقاله توسعه یافتهاند و نمودارهای حاصل شباهت بالایی به نتایج مقاله مرجع دارند.
کاربردهای پروژه
این پروژه برای پژوهشگران رشته مهندسی برق قدرت در زمینههای زیر مناسب است:
- مبحث کیفیت توان
- درس FACTS و تجهیزات جبرانساز
- مبحث ریزشبکهها
- مطالعات DVR و تجهیزات بهبود کیفیت توان
- توسعه و بهینهسازی کنترلکنندههای DVR
- پروژههای پژوهشی مبتنی بر MATLAB و Simulink
مزایای پروژه
- ساختار شبیهسازی شده بر اساس مقاله علمی معتبر
- پیادهسازی کامل در محیط Simulink
- مناسب برای یادگیری عملکرد DVR در ریزشبکه
- امکان بررسی هارمونیکها و کیفیت توان
- قابلیت تغییر پارامترها و انجام مطالعات تکمیلی
نکات مهم
این پروژه با هدف بازسازی ساختار و نتایج اصلی مقاله مرجع توسعه داده شده است. از آنجا که در مقالات علمی معمولاً تمام جزئیات پیادهسازی منتشر نمیشود، نتایج حاصل از شبیهسازی با هدف دستیابی به رفتار و عملکرد مشابه مقاله تهیه شدهاند و برای اهداف آموزشی، تحقیقاتی و توسعه پروژه کاملاً مناسب هستند.
شاید به موارد زیر نیز علاقه مند باشید:
- شبیه سازی D-STATCOM و DVR در سیستم های قدرت
- بهبود کیفیت برق با استفاده از STS و DVR در سیستم انرژی باد
- Mitigation of Voltage Sag Using Dynamic Voltage Restorer with PI Controller
- فتوولتائیک بر پایه ترمیم دینامیکی ولتاژ با قابلیت محافطت برق با استفاده از کنترلر PI
شبیهسازی و کنترل بازیاب دینامیکی ولتاژ (DVR) با خازن لینک DC تنظیمشونده آنلاین در ریزشبکه جهت جبران افت ولتاژ و کاهش هارمونیکها در متلب
طبق توضیحات فوق توسط کارشناسان سایت متلبی تهیه شده است و به تعداد محدودی قابل فروش می باشد.
