سیستمهای الکتروهیدرولیک به دلیل نسبت توان به وزن بالا و قابلیت تولید سریع نیروهای بزرگ در کاربردهای صنعتی نظیر رباتها، عملگرهای هوایی و نورد فلز بهطور گسترده استفاده میشوند؛ اما غیرخطی بودن دینامیک آنها، طراحی کنترلکننده دقیق را دشوار میکند. این پروژه یک کنترلکننده فازی PID و یک کنترلکننده فازی نوع ۲ PID را برای ردیابی موقعیت این سیستم غیرخطی در MATLAB/Simulink پیادهسازی کرده و عملکرد هر دو را با تنظیم تطبیقی ضرایب کنترلی مقایسه میکند.
توضیحات
شبیهسازی کنترل فازی PID و فازی نوع ۲ برای ردیابی موقعیت سیستم الکتروهیدرولیک غیرخطی در متلب/سیمولینک
عنوان اصلی مقاله:
Nonlinear Control with High Gain Extended State Observer for Position Tracking of Electro-hydraulic Systems
شبیهسازی در MATLAB/Simulink نسخههای 2020a و 2024b تست و اجرا شده است. این پروژه شامل دو فایل سیمولینک مجزا برای دو نوع کنترلکننده فازی است.
ترجمه تخصصی چکیده
در این مقاله یک روش کنترل غیرخطی با استفاده از ناظر حالت توسعهیافته با بهره بالا (HGESO) برای ردیابی موقعیت سیستم الکتروهیدرولیک (EHS) با بازخورد موقعیت صرف پیشنهاد شده است. روش پیشنهادی از یک HGESO و یک کنترلکننده غیرخطی تشکیل شده است. مدل EHS به فرم نرمال تبدیل میشود تا تابع سیستم و اغتشاش خارجی در یک اغتشاش کلی ادغام شوند. HGESO برای تخمین حالت کامل و اغتشاش طراحی میشود. سپس کنترلکننده غیرخطی با استفاده از روش بکاستپینگ (Backstepping) برای کاهش خطای ردیابی موقعیت با بهرهگیری از ویژگی پایداری ورودی-به-حالت (ISS) توسعه مییابد. نوآوری کلیدی این روش طراحی بهره غیرخطی برای کاهش خطای ردیابی موقعیت متناسب با خطای تخمین اغتشاش است. پایداری حلقه بسته شامل EHS، کنترلکننده و ناظر بدون نیاز به تقریب تابع sgn در دینامیک EHS به اثبات رسیده است. روش پیشنهادی با آزمونهای شبیهسازی و آزمایشگاهی اعتبارسنجی شده است.
توضیحات شبیهسازی سیستم الکتروهیدرولیک در MATLAB/Simulink
در این پروژه دینامیک غیرخطی سیستم الکتروهیدرولیک بر اساس معادلات (1) تا (6) مقاله پیادهسازی شده است. معادلات فضای حالت سهبعدی شامل موقعیت پیستون (x1)، سرعت پیستون (x2) و اختلاف فشار بین دو محفظه (x3) بهعنوان متغیرهای حالت در محیط سیمولینک مدلسازی شدهاند. برای هر دو کنترلکننده، یک بلوک فازی جداگانه بر اساس خطای موقعیت (e) و مشتق خطا (edot) ضرایب Kp، Kd و توان غیرخطی alpha را بهصورت تطبیقی تنظیم میکند.
ویژگی متمایز این پیادهسازی، استفاده از منطق فازی نوع ۱ و نوع ۲ (Type-2) با روش کاهش نوع Karnik-Mendel در دو فایل مجزا است که مقایسه مستقیم عملکرد هر دو را ممکن میسازد.
موضوعات مورد بررسی در پروژه
- مدلسازی دینامیک غیرخطی سیستم الکتروهیدرولیک (EHS) بر اساس معادلات فضای حالت مقاله
- پیادهسازی کنترلکننده فازی PID نوع ۱ (Fuzzy Type-1 PID) با استنتاج ممدانی (Mamdani)
- پیادهسازی کنترلکننده فازی PID نوع ۲ (Fuzzy Type-2 PID) با روش کاهش نوع Karnik-Mendel
- تنظیم تطبیقی ضرایب Kp و Kd با ۷ تابع عضویت ورودی (NB، NM، NS، ZO، PS، PM، PB) و ۴۹ قانون فازی
- تنظیم تطبیقی توان غیرخطی (alpha) با مقادیر ۲، ۳، ۴ و ۵ از طریق منطق فازی
- ردیابی موقعیت پیستون در حضور اغتشاش خارجی و عدم قطعیت پارامتری
- مقایسه عملکرد کنترلکننده فازی نوع ۱ و نوع ۲ از نظر دقت ردیابی و رفتار ضرایب کنترلی
مشخصات فنی پروژه
نرمافزار مورد استفاده:
MATLAB/Simulink 2020a یا 2024b + Fuzzy Logic Toolbox
فایلهای اصلی و مشخصات فنی:
- sim_fuzzy1_2020a.slx — مدل سیمولینک با کنترلکننده فازی PID نوع ۱
- sim_fuzzy2_2020a.slx — مدل سیمولینک با کنترلکننده فازی PID نوع ۲
- fuzzy_pid.fis — سیستم فازی نوع ۱: Mamdani، ۲ ورودی، ۳ خروجی، ۴۹ قانون
- fuzzy2_pid.fis — سیستم فازی نوع ۲: Mamdani Type-2، Karnik-Mendel، ۴۹ قانون
- پارامترهای EHS از جدول I مقاله: m=10 kg، b=1000، Ap=4.812×10⁻⁴ m²، Ps=12×10⁶ N/m²
- ورودیهای فازی: خطای موقعیت (e) و مشتق خطا (edot)، هر کدام با بازه [-1, 1]
- خروجیهای فازی: kpp (بهره P)، kdp (بهره D)، alpha (توان غیرخطی در بازه ۲ تا ۵)
این شبیهسازی برای چه کسانی مناسب است؟
این پروژه برای پژوهشگران و علاقهمندان به حوزههای زیر کاربرد دارد:
- پژوهشگران کنترل سیستمهای هیدرولیکی و مکاترونیک
- علاقهمندان به طراحی کنترلکننده فازی و فازی نوع ۲ در سیستمهای غیرخطی
- متخصصان تنظیم تطبیقی ضرایب PID با منطق فازی
- پژوهشگران مقایسه عملکرد سیستمهای فازی نوع ۱ و نوع ۲
- مهندسانی که با ردیابی موقعیت عملگرهای هیدرولیکی کار میکنند
فایلهای موجود در پروژه
پس از خرید، فایلهای زیر در اختیار شما قرار میگیرد:
- sim_fuzzy1_2020a.slx — مدل سیمولینک کنترلکننده فازی PID نوع ۱
- sim_fuzzy2_2020a.slx — مدل سیمولینک کنترلکننده فازی PID نوع ۲
- fuzzy_pid.fis — فایل سیستم استنتاج فازی نوع ۱
- fuzzy2_pid.fis — فایل سیستم استنتاج فازی نوع ۲
- نمودارهای خروجی هر دو کنترلکننده
نتایج قابل مشاهده
با اجرای هر فایل سیمولینک، نمودارهای زیر قابل مشاهده و تحلیل هستند:

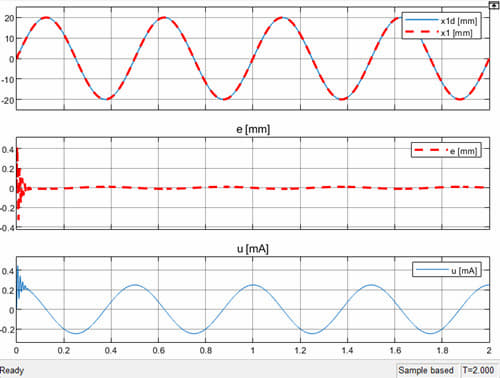

نتایج کنترلکننده فازی PID نوع ۱ (sim_fuzzy1)
- نمودار توابع عضویت فازی ورودیها و خروجیها
- ردیابی موقعیت پیستون (Position Tracking Performance)
- خطای ردیابی موقعیت (Position Tracking Error)
- ورودی کنترل (جریان سرووالو) — Control Input
- تغییرات تطبیقی ضرایب کنترلی Kp، Ki، Kd در طول زمان
✅ ردیابی موقعیت و رفتار ضرایب کنترلی کنترلکننده فازی PID نوع ۱

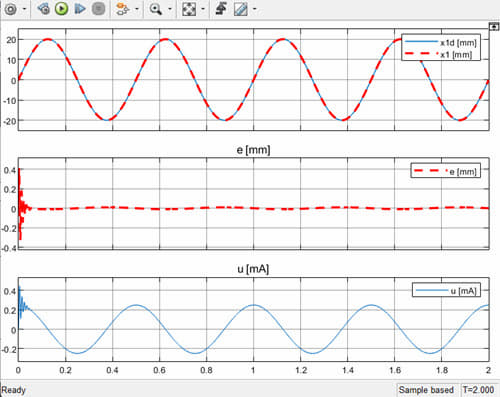

نتایج کنترلکننده فازی PID نوع ۲ (sim_fuzzy2)
- نمودار توابع عضویت فازی نوع ۲ (Interval Type-2)
- ردیابی موقعیت پیستون با کنترلکننده فازی نوع ۲
- خطای ردیابی موقعیت
- ورودی کنترل
- تغییرات تطبیقی ضرایب Kp، Ki، Kd
✅ ردیابی موقعیت و رفتار ضرایب کنترلی کنترلکننده فازی PID نوع ۲
علاوه بر این، تمامی متغیرهای اصلی سیستم در محیط شبیهسازی قابل اندازهگیری و تحلیل بوده و کاربر میتواند با تغییر پارامترهای سیستم، مطالعات تکمیلی مورد نیاز خود را انجام دهد.
پرسشهای متداول
چه نسخهای از MATLAB نیاز است؟
شبیهسازیها در MATLAB/Simulink 2020a ساخته شده و در نسخه 2024b نیز تست و تأیید شدهاند. هر دو نسخه پشتیبانی میشوند.
چه Toolboxی نیاز است؟
Fuzzy Logic Toolbox الزامی است. این Toolbox برای بارگذاری فایلهای fis و اجرای بلوکهای فازی در سیمولینک ضروری است.
تفاوت فازی نوع ۱ و نوع ۲ در این پروژه چیست؟
در فازی نوع ۲، توابع عضویت دارای عدم قطعیت هستند و بهصورت Interval Type-2 تعریف شدهاند. روش کاهش نوع Karnik-Mendel برای تبدیل خروجی فازی نوع ۲ به نوع ۱ استفاده شده که معمولاً مقاومت بیشتری در برابر نویز و عدم قطعیت پارامتری دارد.
آیا فایلهای fis باید در همان پوشه slx باشند؟
بله. فایلهای fis و slx باید در یک پوشه قرار داشته باشند تا سیمولینک بتواند سیستم فازی را بهدرستی بارگذاری کند.
آیا این شبیهسازی با مقاله مطابقت دارد؟
دینامیک غیرخطی EHS از معادلات مقاله پیادهسازی شده است. کنترلکننده فازی PID یک پیادهسازی سفارشی است و در مقاله اصلی وجود ندارد. توضیح کامل در بخش «نکات مهم» آمده است.
مزایای پروژه
- پیادهسازی همزمان دو کنترلکننده فازی نوع ۱ و نوع ۲ در دو فایل مجزا برای مقایسه مستقیم
- دینامیک غیرخطی کامل EHS با تمام پارامترهای جدول I مقاله پیادهسازی شده است
- تنظیم تطبیقی سه ضریب کنترلی (Kp، Kd و alpha) از طریق ۴۹ قانون فازی
- سازگار با MATLAB 2020a و 2024b — هر دو نسخه تست شدهاند
- فایلهای fis مجزا و قابل ویرایش برای تغییر قوانین و توابع عضویت
نکات مهم
پیش از خرید موارد زیر را مطالعه کنید:
۱. رابطه با مقاله: مدل دینامیکی EHS از معادلات (1) تا (6) این مقاله استخراج شده است. کنترلکننده اصلی مقاله HGESO + Backstepping است؛ کنترلکنندههای فازی PID نوع ۱ و نوع ۲ این پروژه، پیادهسازی سفارشی هستند که بر روی همان سیستم دینامیکی اعمال شدهاند.
۲. گزارش متنی: این پروژه بهجای گزارش نوشتاری، یک ویدیوی توضیحی ۱۲ دقیقهای دارد که نحوه پیادهسازی، ساختار سیمولینک و تحلیل نتایج را پوشش میدهد.
۳. نتایج آزمایشگاهی: دادههای آزمایشگاهی مقاله (بخش VI-B) در این پروژه موجود نیست و مقایسه با آنها امکانپذیر نیست.
۴. Ki در نمودارها: خروجی مستقیم فازی شامل kp و kd است. بهره انتگرالی Ki از ترکیب این دو ضریب در ساختار کنترلی محاسبه میشود.
