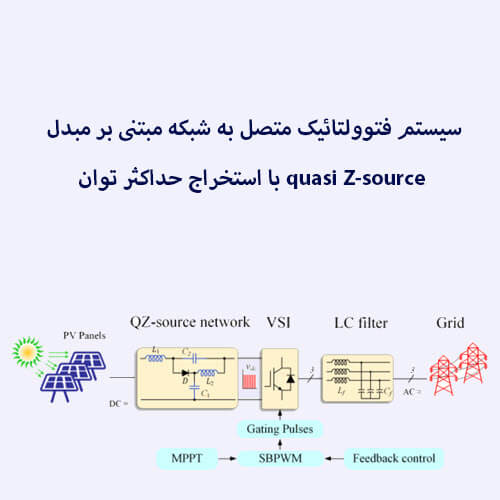

سیستم فتوولتائیک متصل به شبکه مبتنی بر مبدل quasi Z-source با استخراج حداکثر توان
عنوان اصلی مقاله:
A Grid-Connected PV System Based on Quasi-Z-source Inverter with Maximum Power Extraction
شبیه سازی در محیط سیمولینک متلب 2015 انجام شده است.
دارای گزارش مختصر ورد است.
چکیده:
این مقاله روشی را برای اتصال آرایههای فتوولتائیک (PV) به شبکه AC با استفاده از توپولوژیهای اینورتر Z-منبع (ZSI) و اینورتر شبه Z-منبع (QZSI) ارائه میدهد. این ساختارها امکان تقویت ولتاژ DC لینک و تبدیل آن به ولتاژ AC را در یک مرحله فراهم میکنند که منجر به کاهش ابعاد و هزینه کلی سیستم میشود. در این کار، یک الگوریتم کنترلی طراحی شده که ولتاژ DC لینک در ترمینالهای پل اینورتر را ثابت نگه میدارد، نقطه توان بیشینه (MPPT) را ردیابی میکند و توان تزریقی به شبکه را از نظر مقدار و کیفیت با ضریب توان واحد کنترل میکند.
الگوریتم کنترلی پیشنهادی از دو متغیر مستقل شامل سیکل کاری حالت شوتترو (ST) و شاخص مدولاسیون استفاده میکند تا کنترل سمت DC و سمت AC را از یکدیگر جدا سازد. عملکرد روش کنترلی پیشنهادی با شبیهسازی یک سیستم PV متصل به شبکه مورد ارزیابی قرار گرفته است. نتایج نشان میدهد که سیستم ارائهشده قادر است حداکثر توان موجود را از آرایههای PV استخراج کرده، ولتاژ DC لینک را تنظیم نماید و عملکرد با ضریب توان واحد را تضمین کند.
توضیحات پروژه سیستم PV متصل به شبکه با مبدل QZSI/ZSI
در این پروژه، سیستم فتوولتائیک متصل به شبکه با دو توپولوژی مختلف مبدل Quasi Z-Source Inverter (QZSI) و Z-Source Inverter (ZSI) در محیط MATLAB/Simulink شبیهسازی شده است.
الگوریتم کنترلی بهکاررفته شامل ردیابی نقطه حداکثر توان (MPPT) و کنترل ضریب توان واحد است که امکان استخراج حداکثر توان از پنل خورشیدی و تنظیم ولتاژ لینک DC را فراهم میکند.
نتایج شبیهسازی شامل مقایسه کامل عملکرد دو مبدل (QZSI و ZSI) در شرایط مختلف تابش خورشید است که در گزارش به صورت نمودارهای دقیق ارائه شده است.
برخی از نتایج کلیدی عبارتند از:
- پایداری ولتاژ لینک DC در هر دو ساختار
- توان تزریقی به شبکه با ضریب توان واحد
- مقایسه اعوجاج هارمونیکی (THD) جریان خروجی اینورتر
- بررسی ولتاژ خازنها و جریانهای سهفاز شبکه
نتایج بدست آمده از شبیه سازی با متلب

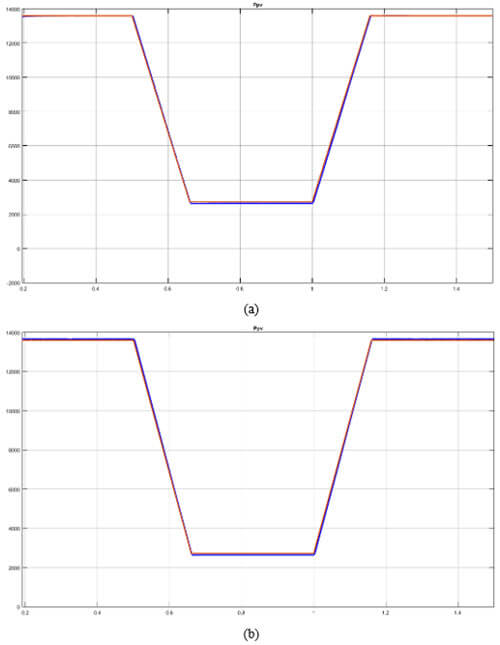

شکل 1: مقایسه توان خورشیدی و مرجع آن برای (b) ZSI (a) QZSI

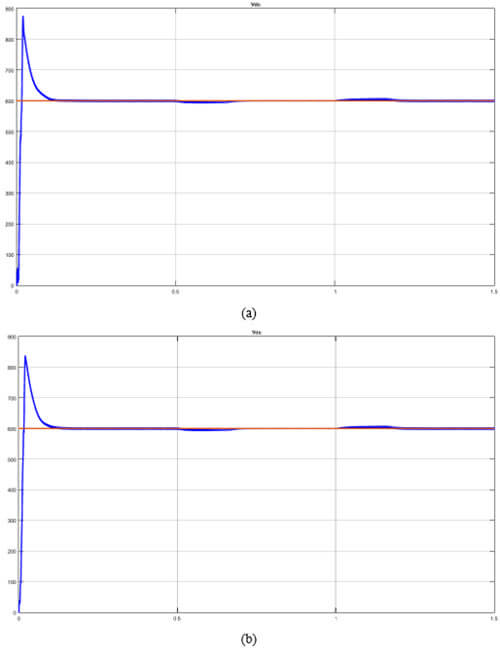

شکل 2: مقایسه ولتاژ لینک DC و مرجع آن برای (b) ZSI (a) QZSI

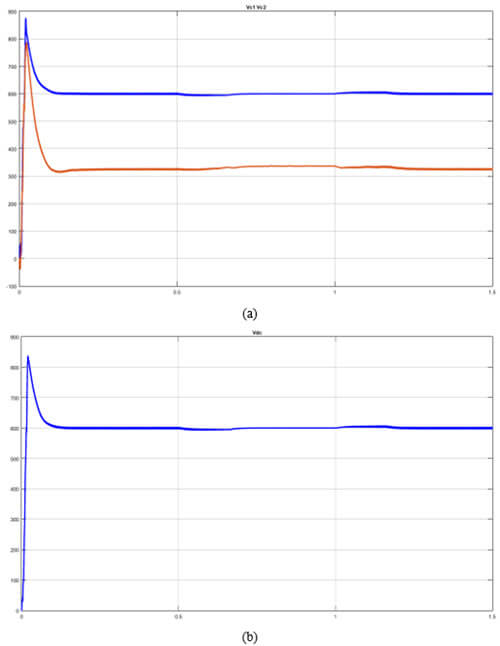

شکل 3: ولتاژ خازنها (b) ZSI (a) QZSI

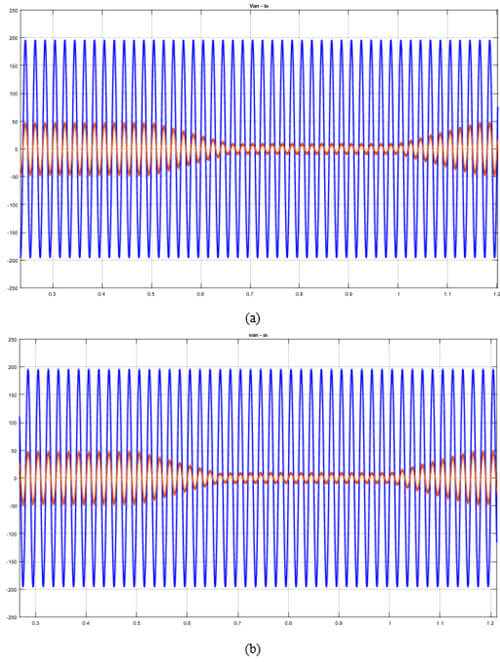

شکل 4: ولتاژ شبکه و جریان اینورتر (b) ZSI (a) QZSI

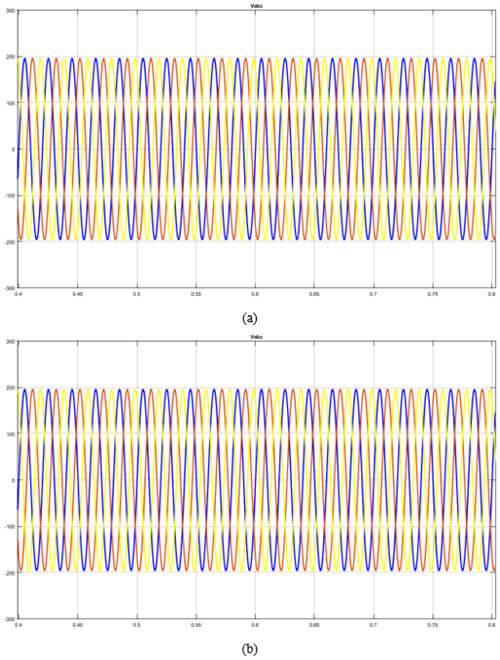

شکل 5: ولتاژ سه فاز شبکه (b) ZSI (a) QZSI

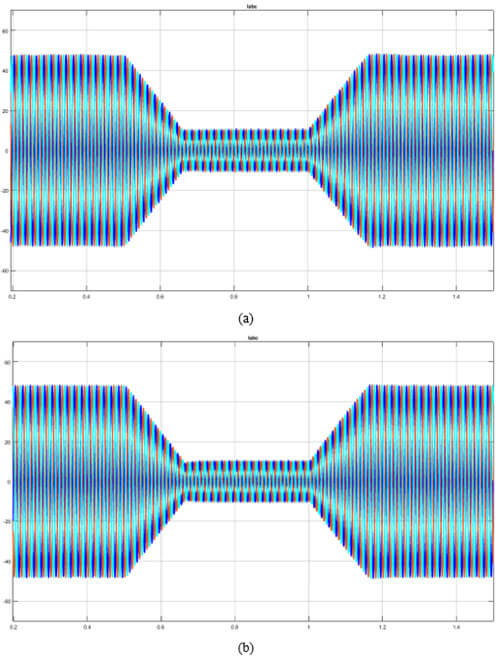

شکل 6: جریان خروجی اینورتر (b) ZSI (a) QZSI

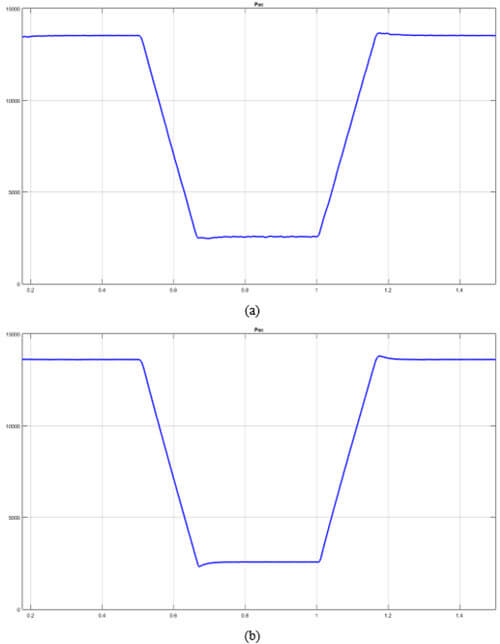

شکل 7: توان تزریقی به شبکه (b) ZSI (a) QZSI

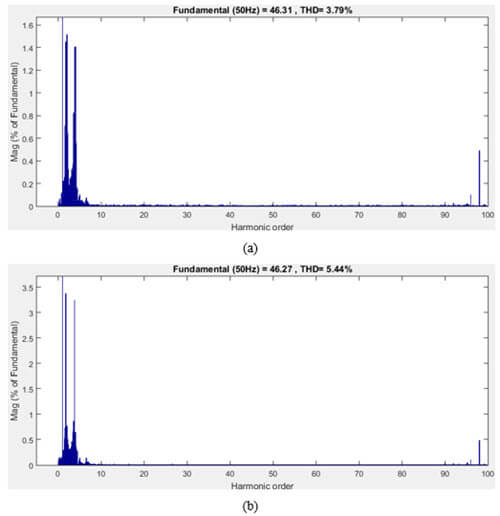

شکل 8: THD جریان شبکه برای (b) ZSI (a) QZSI
- اثر MPPT در شکل 1 نشان داده شده است که روش کنترلی ارائه شده بخوبی توان ماکزیمم را کنترل می کند.
- شکل 2 نشان می دهد که ولتاژ لینک DC در هر دو QZSI/ZSI با تکنیک کنترل اتخاذ شده ثابت می ماند.
- در شکل 3، 𝑉𝑐1 کوچکتر از 𝑉C2 در QZSI است بر خلاف ZSI که در آن ولتاژ دو خازن برابر است.
- در شکل 4، کنترل ضریب توان واحد نشان داده شده است و ولتاژ شبکه و جریان اینورتر همفاز هستند.
- در شکل 5، ولتاژ شبکه سه فاز با اختلاف فاز 120 درجه نشان داده شده است.
- شکل 6، جریان اینورتر سه فاز را با اختلاف فاز 120 درجه نشان می دهد. جریان شبکه دارای اعوجاج کم است و همانطور که در شکل 8 نشان داده شده جریان THD کمی دارد.
- در نهایت، شکل 7، توان تزریق شده به شبکه را نشان می دهد.
